Dreeniv plaatkate

image_pdfimage_print



Pildiotsingu drainage balkon tulemus

Plaatkatted välispindadel võivad olla dreeniva hüdroisolatsiooniga (DHI) või liithüdroisolatsiooniga (LHI), loe Plaatkattealune hüdroisolatsioon.
Välispindade plaatkatete hüdroisolatsiooniks  on sobivamad DHI-d, kuna aitavad vältida plaatkattekahjustusi efektiivsemalt.

VÄLISPINDADE (rõdud, terassid, lodžad)  KAHJUSTUSED JA PÕHJUSED

Ebameeldivad valged randid tavalise meetodiga paigaldatud plaatkatte peal. Põhjuseks on plaatkatte all oleva hüdroisolatsioonist ja/või vuugitäitematerjalist väljatungiv sool, mis kuivanuna kristalliseerub pinnal. Vesi võib tungida plaadivuukidest ka ülespoole kui tal muud võimalust (dreenikihti) pole.
Plaadid ei ole külmakindlad. Veeaur jääb pooridesse glasuurkatte alla ning kondenseerub. Külmaga paisub poorides olev vesi ning lõhub pinna. Außenbeläge sind nicht wasserdicht
Natuurplaatkatte värvitooni muutused veeimavuse tõttu, kuna plaadiliim ei saa kuivada ning märgab natuurkivi, muutes pealispinna laiguliseks  Pildiotsingu schäden terasse tulemus
Külmakahjustused, mis tekivad jääsurvest plaadi poorides Pildiotsingu schäden fliesen balkon tulemus
Konstruktsiooni- ja temperatuuripinged, mis viivad plaatkatte pragunemiseni Seotud kujutis
Plaatpinna ebatasasused, mis tekivad puistematerjalide pinnal vabalt asetseva plaatkatte puhul tänu külmakergetele. Pildiotsingu terrasse frostschäden tulemus

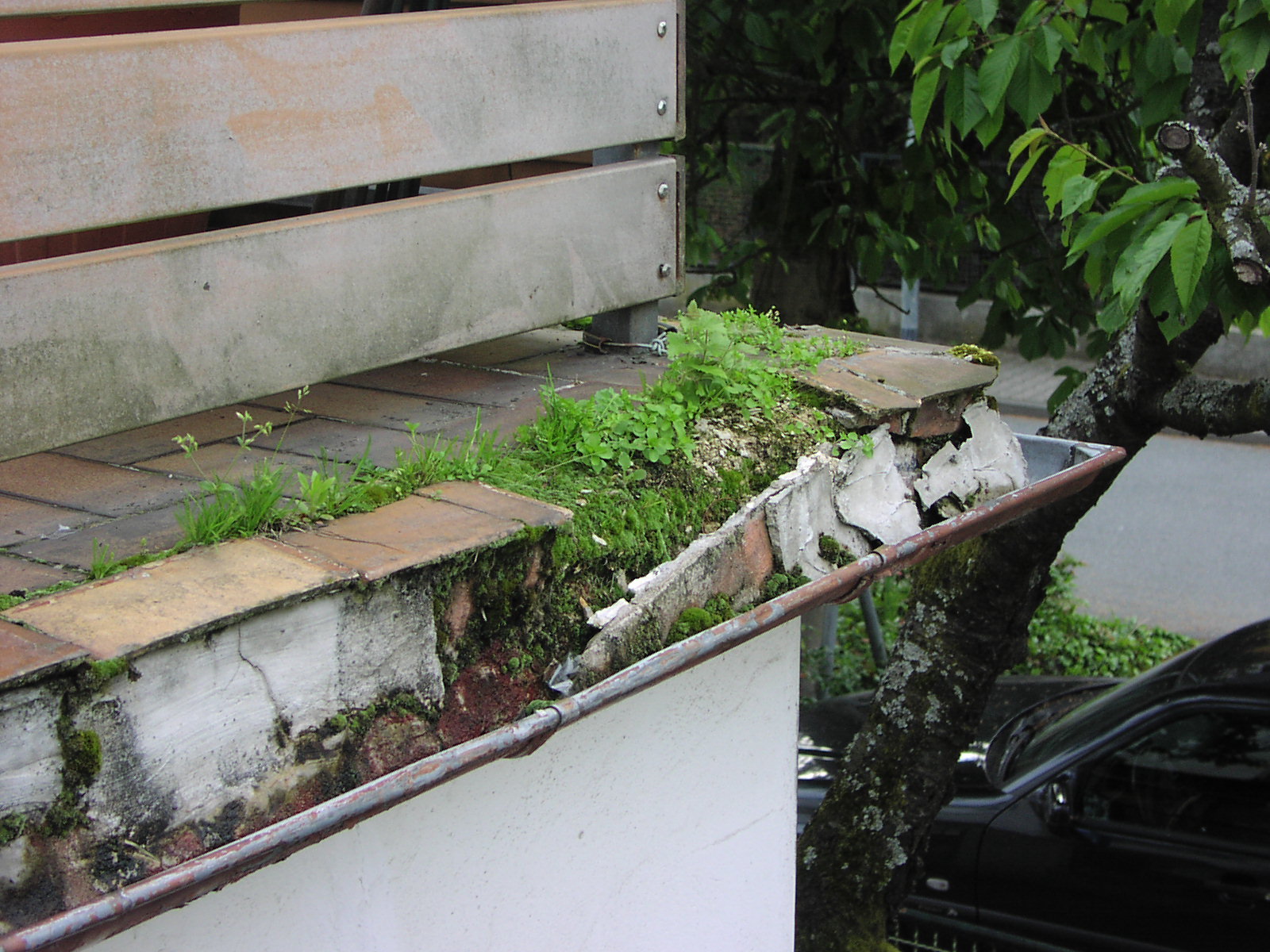

Seisev vesi  plaatkatte all on ideaalne koht umbrohu kasvuks Seotud kujutis

PLAATKATTESÜSTEEMIDE INSENERLAHENDUSED RÕDUDELE,
TERASSIDELE ja LODŽADELE

WATEC 3E
Armeeritud 3D-õhedrenaaz ujuvalt paigaldatud keraamiliste plaatidega katteks. Süsteem juhib vee ära, tuuldub ning on elastne välispindade keraamiliste plaatkattele, mistõttu on välistatud külmakahjustused, lubjarantide ja pragude  teke. Aluspind sile, tasane, survetugev (ei sobi otse soojutusmaterjalile).
Kasutatakse maapinnal oleval terassil, rõduplaadil, vanadel plaatkatetel, ujuval tasandussegul (ka soojutusmaterjali peal).
Kalle:  1,5 % kuni  2,5 %
Süsteemi kõrgus alates 16 mm
Pildiotsingu WATEC 3E tulemus
1. Dreeniprofiil
2. Vedelplast hüdroisolatsioon
3. Vedelplast hüdroisolatsioonliide
4. Drenaaz Watec 3E
5. Vuugilint
6. Serva tihendus
7. Vihmaveerenn
WATEC®Drain KP+
Kapillaarpassiivne õhedrenaaz keraamiliste plaatide ja natuurkivi ujuvaks paigalduseks.
Süsteem on aluspinnaga  sidumata kapillaarpassiivne (puudub kapillaartõus)  ja vett ärajuhtiv.
Maksimaalne elastsus ja vee ärajuhtimine välistab külmakahjustuste ja soolakahjustuste  tekke, samuti tagab süsteemi kiire kuivamise.
Aluspind: tasandussegud, vanad plaatkatted, tasane, survetugev, jäik (ei sobi otse soojutusmaterjali peale)
Kalle:  1 % kuni  2,5 %
Süsteemi kõrgus alates 21 mm
Pildiotsingu WATEC®Drain KP+ tulemus
1. Watec®Drain KP+ õhedrenaaz
2. Vedelplast hüdroisolatsioon
3. Vedelplast hüdroisolatsioonliide
4. ProFin®  dreeniprofiil
6. ProRin® BR vihmaveerenn
7. Vedelplast hüdroisolatsioonliide
8. Vuugimört Fuge/MorTec® SOFT
AQUA DRAIN EK.
Kapillaarpassiivne fikseeritud paigaldusega
dreenimördil  pinnadrenaaz rõdu ja terassiplaatide all.Süsteemi iseloomustab suur dreenivõimsus.
Aluspind: survetugev, soojustusmaterjal EPS/XPS min 120 kPa
Kasutatakse maapinnal oleval terassil, katusterassil, rõduplaadil, vanadel plaatkatetel, vanadel katetel.
Kalle:  1 % kuni  3 %
Süsteemi kõrgus alates 43 mm (plaadid) ja 55 mm (natuurkivi)Video
Pildiotsingu AQUA DRAIN EK tulemus
1. Dreeniprofiil
2. Vedelplast hüdroisolatsioon (EPS/XPS peal vee baasil vedelplast)
3. Vedelplast hüdroisolatsioon (EPS/XPS  peal vee baasil vedelplast)
4. PE-eralduskiht
5. Dreenikiht AquaDrain® EK
7. Dreeniprofiil
8. EP-dreenimört min 25 mm
10. Dreenirenn
12. Veerenn
Nivelleeritav terrassijalgadel (mördita) terrassiplaatsüsteem

Reguleeritavate kõrgustega terrassijalgadel plaatide tugisüsteem on lihtne paigaldatav. Sademed voolavad avatud vuukidest hüdroisolatsioonile. Plaadid on lihtsalt eemaldatavad pinnahoolduseks või remondiks.

  1. Hüdroisolatsioon
  2. Hüdroisolatsioonilint
  3. PE eralduskiht
  4. Dreeniliist
  5. Jala padi
  6. Terrassijalg
  7. Dreenirest





Rõdu vihmaveerennide ja äravoolu süsteem

Trepiplaatide dreenisüsteem
