Fassaadisoojussüsteemi kandekonstruktsioon

image_pdfimage_print
Tuulduvate fassaadide kandekonstruktsiooniks võivad olla:
Joonkülmasildadega kulu ca 1,6..1,8 jm/m2:
  1. Metallist Z-profiil (joonkülmasild ca ψ=0,09 W/(m·K))
  2. Perforeeritud metallist Z-profiil (joonkülmasild ca ψ=0,07 W/(m·K))
  3. Alumiiniumist Z-profiil (joonkülmasild ca ψ=0,18 W/(m·K))
Punktkülmasildadega, ca 2 tk/m2:
  1. Alumiiniumkonsoolidega (punktkülmasild ca χ= 0,023..0,028 W/(K)  // D..H
  2. Roostevaba konsoolidega (punktkülmasild ca χ= 0,005..0,009 W/(K) //Passiivmajasertifikaat A
  3. Plastikkonsoolidega (punktkülmasild ca χ= 0,0005..0,0026 W/(K) // Passiivmajasertifikaat A+
  4. Roostevaba traaversitega

Passiivmaja kriteerium ΔUkülmasild <0,010 W/m2K

Pildiotsingu wärmeeffizienz wärmebrückenfrei tulemus

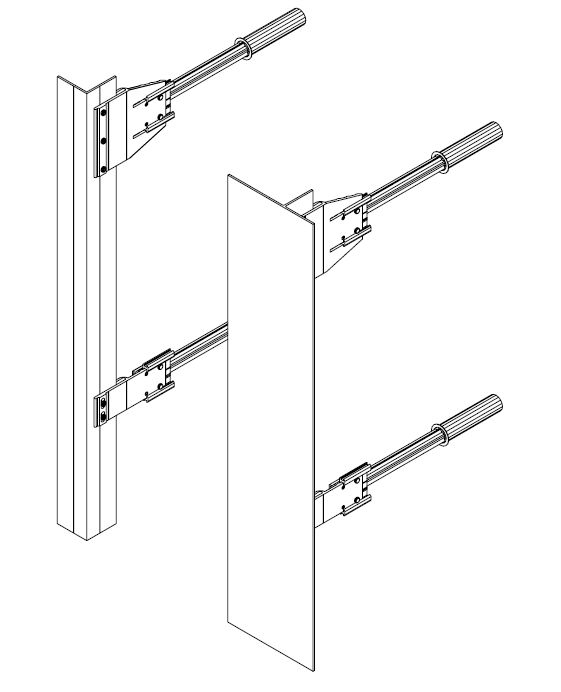

Roostevaba konsooliga kandekonstruktsioon CROSSFIX

Pildiotsingu crossfix ejot tulemus Süsteem koosneb:

  1. konsoolid 40-400 mm r/v
  2. punktkülmasild χ – 0,005..0,009 W/K
  3. kandetraavers r/v
  4. kinnitusplaat r/v
  5. plastist termoisolatsiooniplaat
  6. kruvid, kinnitid
  7. Video
  8. Hinnaklass ca 25€/m2

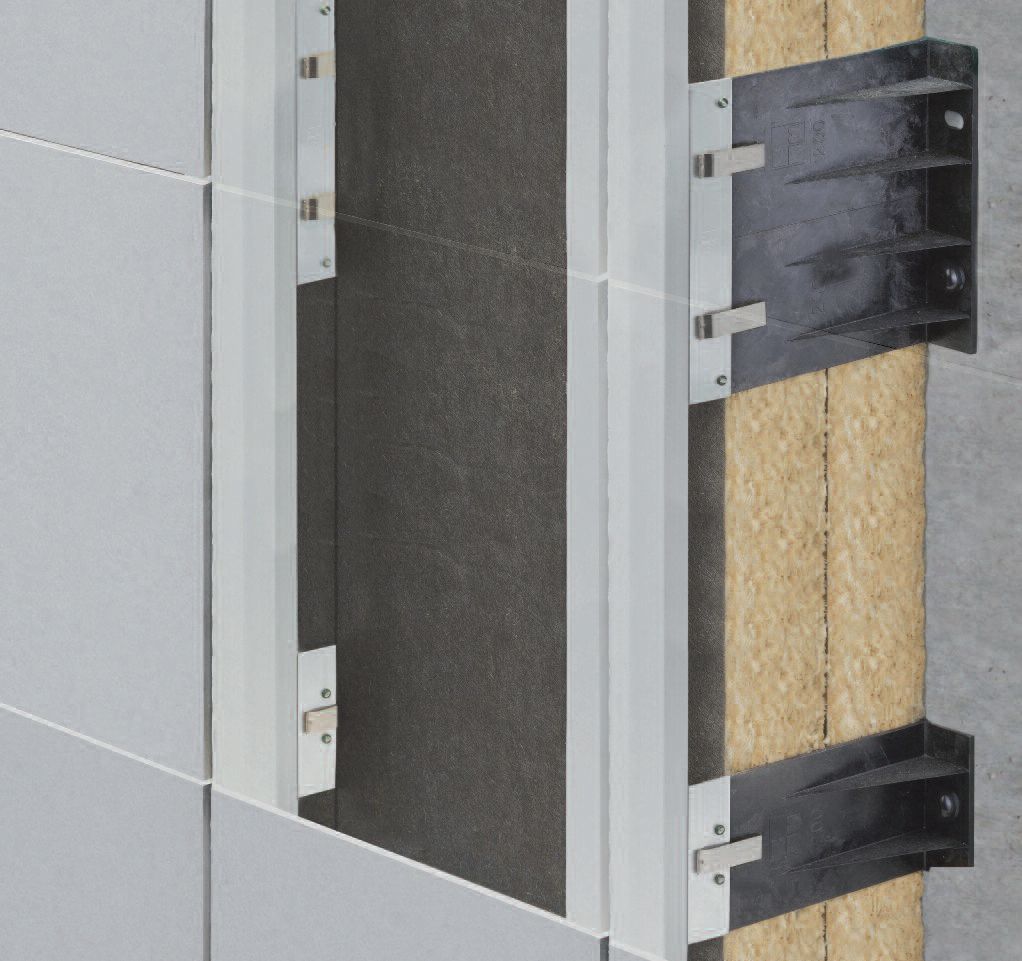

Tuulduva fassaadisoojustuse termokonsool  TEKOFIX

  • materjal polüamiid
  • punktkülmasild χ – 0,0005..0,0026 W/K
  • H= 100/200/300 mm
  • sertifitseeritud passiivmajadele

U-väärtuste võrdlustabel (TEKOFIX vs AL-KONSOOL

TEKOFIX U-väärtus (W/m2K:

Soojustuse  (0,035) paksus 160 mm 180 mm 200 mm
Konsoolide arv tk/m2 1 tk 0,208 0,186 0,169
2 tk 0,214 0,190 0,172
3 tk 0,219 0,195 0,176
4 tk 0,224 0,199 0,180

AL-KONSOOLI (termoseibiga) U-väärtus (W/m2K:

Soojustuse  (0,035) paksus 160 mm 180 mm 200 mm
Konsoolide arv tk/m2 1 tk 0,267 0,247 0,181
2 tk 0,352 0,329 0,251
3 tk 0,436 0,411 0,319
4 tk 0,519 0,491 0,388
