Katusparkla süsteemid

image_pdfimage_print

Seotud kujutisKatusparklate  (soojustatud) kattesüsteemide valikuks on järgmised võimalused:



A. Valuasfalt lahendus,  sobib ainult koos vahtklaasist (CG) soojustusmaterjaliga

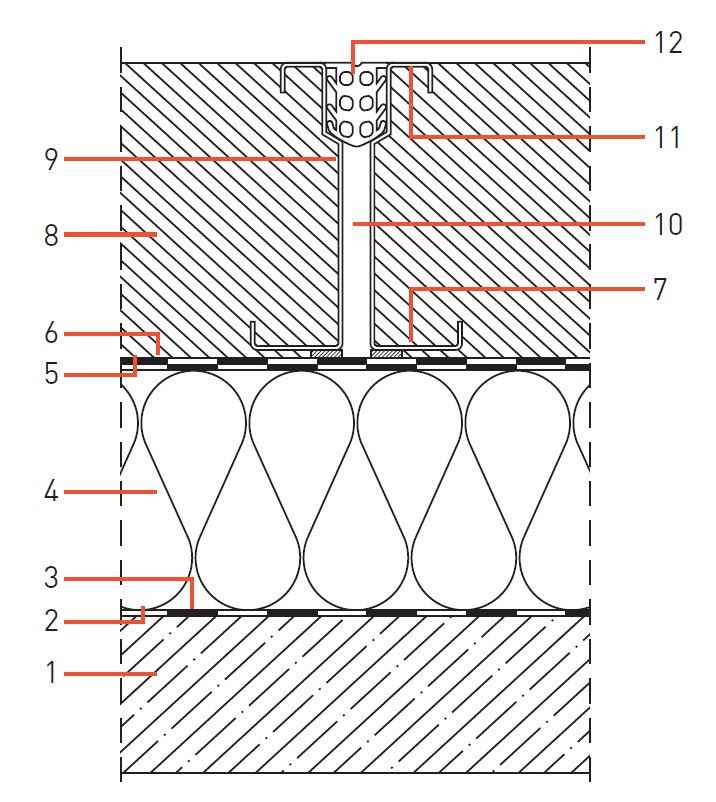

B. Rasterlahendusega 3×3 m r/v-raamistusega valubetoonist kandekiht hüdroisoleeritud  soojutusmaterjalil (XPS, PIR, EPS) , dreen plaatide vahelt (soovi korral teha päring lahenduse osas)

1. Betoon
2. Krunt
3. Aurutõke
4. Soojusisolatsioon
5. Hüdroisolatsioon
6. Hüdroisolatsioon
7. R/v raamistus
8. Betoon
9. R/v raamistus
10. Def vuuk
11. Vuugiprofiil
12. EPDM kummi

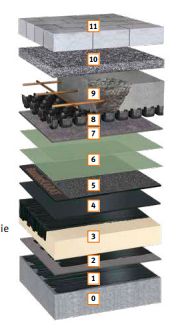

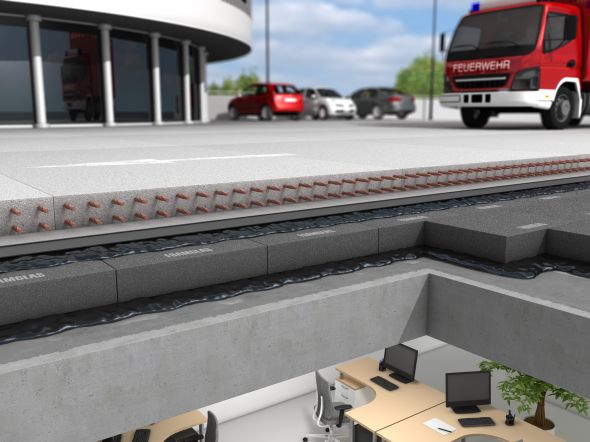

C. Koormusttaluvad  kattelahendused hüdroisoleeritud soojustusmaterjalil (XPS, PIR, EPS, CG)

C1 – dreeniga

Pildiotsingu glapor parkdach tulemus

C2 – dreenita

  1. Sillutis (koos dreeniva vuugimördiga ja def.vuukidega)
  2. Dreenisüsteem (dreenimõrt + koormusttaluv dreenimatt)
  3. Eraldus- ja liugkiht (2-kihiline)
  4. Hüdroisolatsioon (SBS või PVC)
  5. Hüdroisolatsioon (SBS puhul))
  6. Bituumen
  7. Vahtklaas
  8. Bituumen
  9. Bituumenkrunt
  10. Betoon
  1. Asfaltkate
  2. Betoonkate max  l<30d  servapikkusega + vuugitäide + def.vuugid
  3. Eraldus- ja liugkiht (2-kihiline)
  4. Hüdroisolatsioon (SBS või PVC)
  5. Hüdroisolatsioon (SBS puhul))
  6. Bituumen
  7. Vahtklaas
  8. Bituumen
  9. Bituumenkrunt
  10. Betoon

D. Tõstetud plaatlahendused:

D1. Tõstetud plaatlahenduse süsteem pööratud katuse põhimõttel:

  1. Hüdroisolatsioon (SBS, PVC)
  2. Soojustusmaterjal XPS
  3. Tugijalad
  4. Betoonplaadid
D2.Tõstetud plaatlahenduse süsteem tavakatuse põhimõttel:

  1. Aurutõke
  2. Soojustusmaterjal (XPS, CG, PIR, EPS)
  3. Hüdroisolatsioon (SBS, PVC)
  4. Tugijalad
  5. Betoonplaadid
Pildiotsingu zoontjens parkdach tulemus  Seotud kujutis

NB! Parklakattesüsteemid on komplitseeritud lahendused kui soovida kauaaegset kestvust, mistõttu soovitame pöörduda meie poole konsultatsiooniks.
